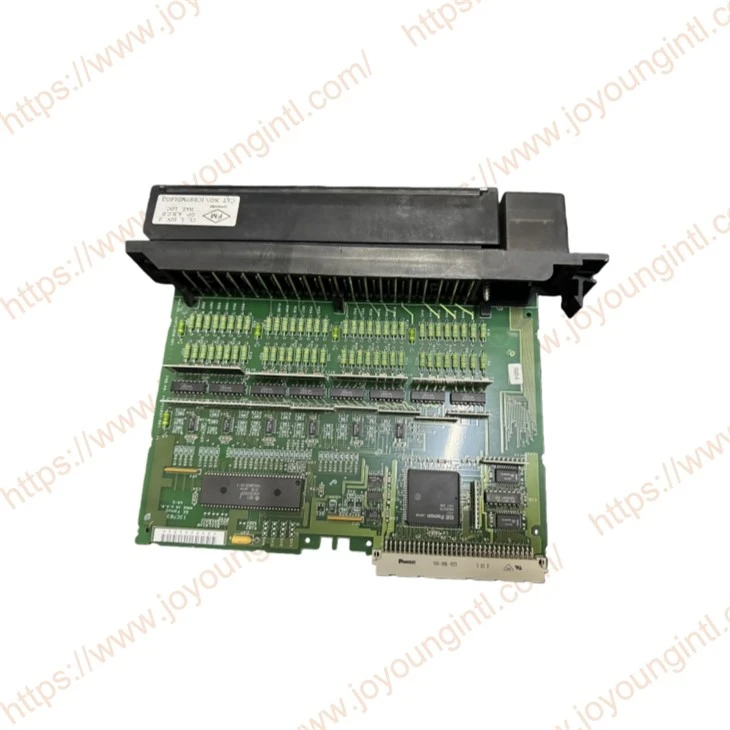

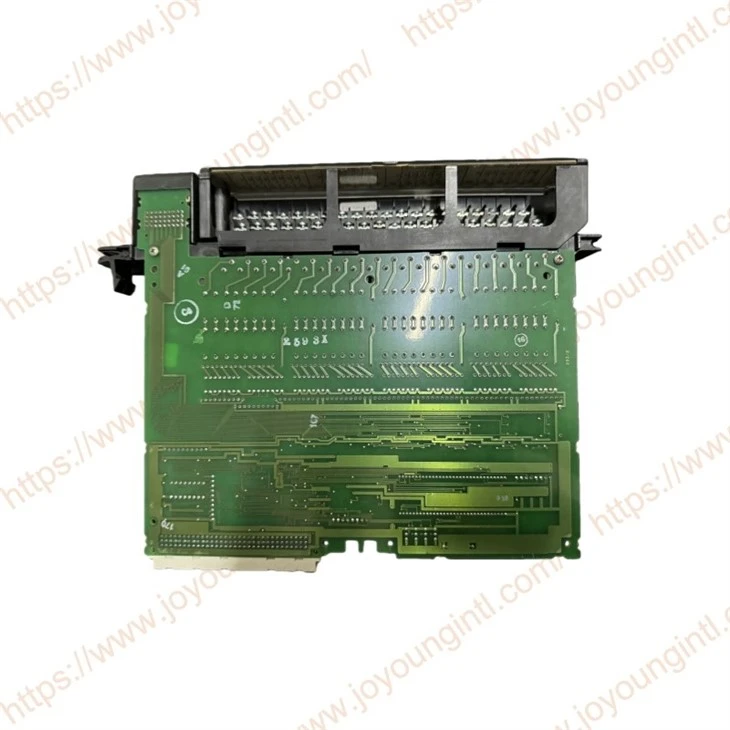

পণ্য পরিচিতি
প্রযুক্তিগত বিশেষ উল্লেখ
|
উত্পাদন |
জেনারেল ইলেকট্রিক (GE) |
|
মডেল |
IC697MDL653 |
| পার্ট নম্বর | IC697MDL653 |
|
বর্ণনা |
24 ভোল্ট ডিসি পজিটিভ/নেগেটিভ লজিক, 32-পয়েন্ট ইনপুট মডিউল |
|
উৎপত্তি |
USA |
|
মাত্রা |
30*20*5 সেমি |
|
ওজন |
0.5 কেজি |
পণ্যের বিবরণ
বৈশিষ্ট্য:
▪ 32 পয়েন্ট – আট পয়েন্টের চারটি বিচ্ছিন্ন গ্রুপ
▪ ইতিবাচক/নেতিবাচক যুক্তি সামঞ্জস্য
▪ প্রক্সিমিটি সুইচ সামঞ্জস্যপূর্ণ
▪ ইনপুট ফিল্টার নির্বাচনযোগ্য – 1 ms বা 10 ms
▪ প্রথম ইনপুট ইন্টারাপ্ট হিসাবে কনফিগারযোগ্য
24 ভোল্ট ডিসি পজিটিভ/নেগেটিভ ইনপুট মডিউলটি আট পয়েন্টের চারটি বিচ্ছিন্ন গ্রুপে 32টি ইনপুট পয়েন্ট প্রদান করে। ইনপুট কারেন্ট-ভোল্টেজ বৈশিষ্ট্যগুলি IEC স্ট্যান্ডার্ড (টাইপ 1) স্পেসিফিকেশন পূরণ করে।
LED সূচকগুলি যা সার্কিটের লজিক (PLC) দিকের প্রতিটি পয়েন্টের অন-অফ অবস্থা দেখায় মডিউলের শীর্ষে অবস্থিত।
ইনপুট বৈশিষ্ট্য:
IC697MDL653-এর ইতিবাচক এবং নেতিবাচক উভয় লজিক বৈশিষ্ট্য রয়েছে - এটি ইনপুট ডিভাইস থেকে সাধারণ ব্যবহারকারীর কাছে ডুবে যায় বা সোর্স বর্তমান। উপরে দেখানো হিসাবে ইনপুট ডিভাইস পাওয়ার বাস এবং মডিউল ইনপুট মধ্যে সংযুক্ত করা হয়. এই মডিউলটি বিভিন্ন ধরনের ইনপুট ডিভাইসের সাথে সামঞ্জস্যপূর্ণ, যেমন:
▪ পুশবাটন, লিমিট সুইচ, সিলেক্টর সুইচ;
▪ ইলেক্ট্রনিক প্রক্সিমিটি সুইচ, উভয় 2 3–এবং 3-ওয়্যার।
উপরন্তু, এই মডিউলের ইনপুট সরাসরি একটি সামঞ্জস্যপূর্ণ ভোল্টেজ আউটপুট মডিউল দ্বারা চালিত হতে পারে।
ইনপুট সার্কিট্রি সুইচিং ডিভাইসের নির্ভরযোগ্য অপারেশন নিশ্চিত করতে পর্যাপ্ত কারেন্ট সরবরাহ করে। ইনপুট কারেন্ট সাধারণত চালু অবস্থায় 10mA হয়। বন্ধ অবস্থায় একটি ইনপুট চালু না করে 2mA পর্যন্ত লিকেজ কারেন্ট গ্রহণ করতে পারে।
মডিউল কীিং:
এই মডিউলটির আগের সংস্করণে একটি যান্ত্রিক কী অন্তর্ভুক্ত ছিল যাতে অসাবধানতাবশত একটি মডিউলকে অন্য একটি ভুল টাইপের সাথে প্রতিস্থাপন করা রোধ করা যায়। মডিউলটি প্রথম ইনস্টল করার সময় চাবিটি ব্যাকপ্লেন সেন্টার রেলে আটকে থাকে এবং মডিউলটি সরানো হলে ব্যাকপ্লেনে থেকে যায়।
এই কীিং বৈশিষ্ট্য ব্যতীত একটি নতুন মডিউল পূর্বের কীিং অপসারণ না করে পূর্বের-কীড স্লটে ইনস্টল করা যেতে পারে। যাইহোক, রেল থেকে টেনে বের করার সময় কুঁচি খুলে ফেলতে উপরের দিকে ঠেলে চাবিটি সহজেই সরানো হয়।
এই ইনপুট মডিউলে বিচ্ছিন্নযোগ্য টার্মিনাল বোর্ডের সাথে ফিল্ড ওয়্যারিং সংযোগ করার সময় নিম্নলিখিত পদ্ধতিগুলি IC697MDL653 সুপারিশ করা হয়।
1. টার্মিনাল বোর্ড অপসারণ বা ইনস্টল করার আগে পাওয়ার বন্ধ করুন।
2. মডিউলে hinged দরজা খুলুন. টার্মিনাল বোর্ডকে জ্যাকস্ক্রু কাউন্টার-ঘড়ির কাঁটার দিকে ঘুরিয়ে অপসারণ করা যেতে পারে যতক্ষণ না এটি বন্ধ হয়ে যায়।
3. টার্মিনাল বোর্ড অপসারণ করতে, টার্মিনাল বোর্ডের শীর্ষটি ধরুন এবং এটিকে বাইরের দিকে সুইং করুন৷
4. টার্মিনাল বোর্ড AWG #22 (0.36 mm2) থেকে AWG #14 (2.10 mm2) এর মাধ্যমে তারের মাপ গ্রহণ করে। সমস্ত পয়েন্টে ওয়্যারিংয়ের জন্য AWG #14 (2.10 mm2 ) তার ব্যবহার করার সময়, সর্বাধিক অন্তরণ ব্যাস 0.135 ইঞ্চি (3.43 মিমি) অতিক্রম করবেন না। সঠিক সংযোগ নিশ্চিত করতে, একটি টার্মিনালে দুটি তারের সমাপ্তি হতে পারে শুধুমাত্র যদি উভয় তারের আকার একই হয়।
5. টার্মিনাল বোর্ড সর্বাধিক 40 AWG #14 (2.10 mm2 )তার তার গ্রহণ করে। যদি AWG #14 (2.10 mm2 ) তারগুলি ব্যবহার করা হয়, তাহলে কব্জাযুক্ত দরজাটি বন্ধ করার জন্য জায়গা দেওয়ার জন্য তারটি শেষ প্রান্ত থেকে কমপক্ষে 8 ইঞ্চি (203mm) রাখুন৷ একটি র্যাকের সমস্ত মডিউলের সাথে সংযোগ সম্পন্ন করার পরে, তারের বান্ডিলটি অবশ্যই সুরক্ষিত করতে হবে। তারের বান্ডিলটি সঠিকভাবে সুরক্ষিত আছে কিনা তা নিশ্চিত করার জন্য, এটি সুপারিশ করা হয় যে তারের বান্ডিলের চারপাশে একটি তারের টাই জড়িয়ে রাখা এবং টার্মিনাল বোর্ডের নীচে তারের টাই ক্লিটের মাধ্যমে শক্তভাবে সুরক্ষিত করা। অত্যন্ত বড় তারের বান্ডিলের জন্য, অতিরিক্ত তারের বন্ধন ব্যবহার করা উচিত।
6. মডিউলের দরজার লেবেল সার্কিট তারের তথ্য দেখায় এবং সার্কিট তারের সনাক্তকরণ রেকর্ড করার জন্য স্থান প্রদান করে। এই লেবেলটি সন্নিবেশ করার অনুমতি দেওয়ার জন্য কব্জাযুক্ত দরজায় একটি স্লট দেওয়া হয়েছে। লেবেল সন্নিবেশ করা কঠিন হলে, সন্নিবেশ করার আগে স্কোর করা প্রান্তটি ক্রিজ করুন।
