পণ্য পরিচিতি

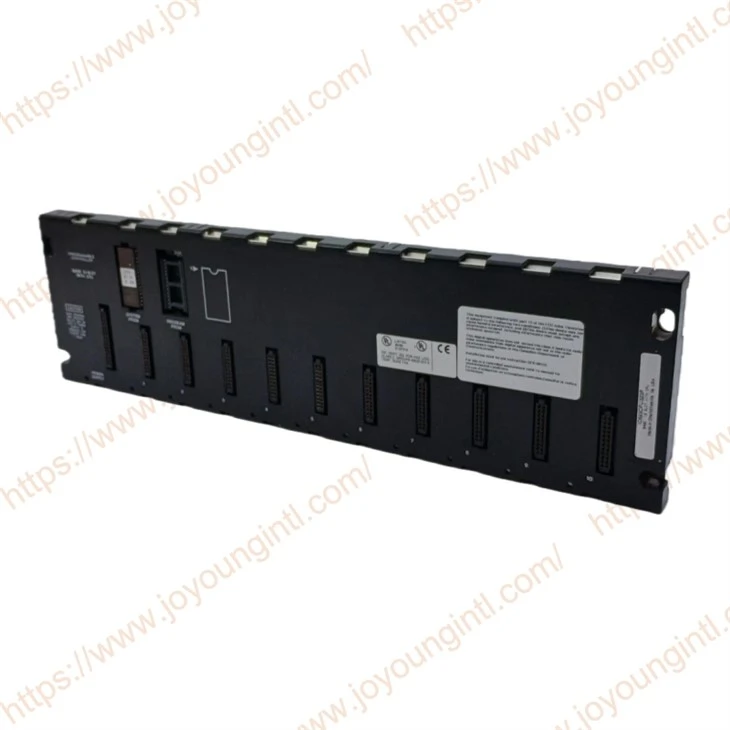

IC693CPU323 হল GE Fanuc 90-30 সিরিজের একটি 10-স্লট এমবেডেড Turbo CPU বেসবোর্ড। এটিতে 10টি I/O স্লট এবং 1টি ডেডিকেটেড পাওয়ার স্লট রয়েছে এবং এটি 90-30 সিরিজের একাধিক মৌলিক I/O মডিউলের সাথে সামঞ্জস্যপূর্ণ। এটি শুধুমাত্র নিজেই একটি মৌলিক সিরিয়াল যোগাযোগ পোর্ট দিয়ে সজ্জিত করা হয়। যদি এটি ঐচ্ছিক যোগাযোগ মডিউল যেমন ইথারনেট, Profibus এবং GCM এর সাথে যুক্ত করা হয়, তাহলে এটি অন্যান্য নিয়ন্ত্রণ ডিভাইস এবং উপরের কম্পিউটারের সাথে ডেটা মিথস্ক্রিয়া অর্জন করতে এবং বিভিন্ন পরিস্থিতিতে যোগাযোগের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নিতে সংশ্লিষ্ট ধরণের শিল্প নেটওয়ার্কের সাথে সংযুক্ত হতে পারে।
প্রযুক্তিগত বিশেষ উল্লেখ
|
উত্পাদন |
জিই |
|
মডেল |
IC693CPU323 |
| পার্ট নম্বর | IC693CPU323 |
|
বর্ণনা |
CPU সহ 10-স্লট বেস |
|
উৎপত্তি |
USA |
|
মাত্রা |
30*25*5 সেমি |
|
ওজন |
0.55 কেজি |
IC693CPU323 প্রধান কার্যকরী বৈশিষ্ট্য
প্রোগ্রাম এক্সিকিউশন এবং কন্ট্রোল
ব্যবহারকারীদের দ্বারা লিখিত নিয়ন্ত্রণ প্রোগ্রামগুলির উচ্চ গতির স্ক্যানিং এবং সঞ্চালনের জন্য দায়ী হন (মই ডায়াগ্রাম, বিবৃতি তালিকা, ফাংশন ব্লক ডায়াগ্রাম, ইত্যাদি)।
এটি জটিল লজিক্যাল, গাণিতিক ক্রিয়াকলাপ, ডেটা ম্যানিপুলেশন এবং প্রক্রিয়া নিয়ন্ত্রণকে সমর্থন করে একটি ব্যাপক এবং শক্তিশালী নির্দেশনা সেট সরবরাহ করে।
স্মৃতি
ব্যবহারকারীর প্রোগ্রাম মেমরি: এটি 64K বাইটের একটি বড়-ক্ষমতা সঞ্চয়স্থান প্রদান করে, যা জটিল নিয়ন্ত্রণ যুক্তি এবং সিস্টেম কনফিগারেশন সঞ্চয় করতে ব্যবহৃত হয়।
ডেটা রেজিস্টার মেমরি: এটি 32K বাইট স্টোরেজ স্পেস প্রদান করে, প্রচুর পরিমাণে ভেরিয়েবল, অ্যারে এবং প্রসেস ডেটার জন্য পর্যাপ্ত স্টোরেজ সরবরাহ করে।
মেমরির ধরন হল RAM + লিথিয়াম ব্যাটারি ব্যাকআপ। ব্যবহারকারীর প্রোগ্রামগুলি অভ্যন্তরীণ নন- উদ্বায়ী মেমরিতে (ফ্ল্যাশ মেমরি) সংরক্ষণ করা যেতে পারে।
যোগাযোগ ইন্টারফেসে বিল্ট-
ইথারনেট ইন্টারফেস: একটি 10Base-T ইথারনেট পোর্ট (RJ-45 ইন্টারফেস) একীভূত করে। এটি তার সবচেয়ে বিশিষ্ট বৈশিষ্ট্য।
উপরের কম্পিউটার (HMI/SCADA), প্রোগ্রামিং ওয়ার্কস্টেশন এবং অন্যান্য SRTP-সক্ষম ডিভাইসগুলির সাথে উচ্চ গতির ডেটা বিনিময়ের জন্য SRTP প্রোটোকল (GE-এর ডেডিকেটেড ইন্ডাস্ট্রিয়াল ইথারনেট প্রোটোকল) সমর্থন করে৷
Modbus TCP সার্ভার ফাংশন সমর্থন করে, তৃতীয় পক্ষের সফ্টওয়্যার বা ডিভাইস যা Modbus TCP সমর্থন করে (যেমন উন্নত HMI, MES সিস্টেম) এর সাথে প্রমিত যোগাযোগের সুবিধা প্রদান করে।
IC693CPU323 কনফিগারেশন এবং প্রোগ্রামিং
প্রোগ্রামিং সফটওয়্যার
হার্ডওয়্যার কনফিগারেশন, প্রোগ্রাম লেখা, ডিবাগিং এবং ডাউনলোড করার জন্য প্রফিসি মেশিন সংস্করণ (PME) ব্যবহার করুন। এটি একটি সিরিয়াল পোর্ট বা একটি ইথারনেট পোর্টের মাধ্যমে সংযুক্ত করা যেতে পারে।
নেটওয়ার্ক কনফিগারেশন
ইথারনেট যোগাযোগের সুবিধার্থে PME সফ্টওয়্যারে CPU323-এর জন্য একটি অনন্য আইপি ঠিকানা, সাবনেট মাস্ক এবং গেটওয়ে কনফিগার করা প্রয়োজন।
শারীরিক এবং ইনস্টলেশন স্পেসিফিকেশন
বাহ্যিক মাত্রা: স্ট্যান্ডার্ড 90-30 সিরিজের একক-স্লট CPU মডিউল, কিন্তু এর জটিল ফাংশনগুলির কারণে, এটি সাধারণত মৌলিক CPU-এর থেকে কিছুটা লম্বা হয়।
ইনস্টলেশনের অবস্থান: এটি অবশ্যই সিরিজ 90-30 PLC-এর স্থানীয় র্যাকের বাঁদিকের স্লটে ইনস্টল করতে হবে।
স্ট্যাটাস ইন্ডিকেটর লাইট: প্যানেলটি একাধিক LED ইন্ডিকেটর লাইট দিয়ে সজ্জিত, যার মধ্যে রয়েছে:
RUN/STOP: চলমান/স্টপিং অবস্থা
BATT: কম ব্যাটারি শক্তি
FAULT: ফল্ট ইঙ্গিত
COM1: সিরিয়াল যোগাযোগ কার্যকলাপ
COM2 (ETH): ইথারনেট পোর্ট লিঙ্ক/অ্যাক্টিভিটি স্ট্যাটাস ইন্ডিকেটর
ব্যাটারি: একটি লিথিয়াম ব্যাটারি ব্যবহার করা হয় পাওয়ার-র্যাম ডেটা ধরে রাখার জন্য এবং সময় ঘড়ির জন্য।
প্রযুক্তিগত কর্মক্ষমতা পরামিতি
স্ক্যানিং গতি: সাধারণ স্ক্যানিং সময় হল 0.4 মিলিসেকেন্ড প্রতি K লজিক নির্দেশ, যা 90-30 সিরিজের উচ্চ-সম্পাদনার অন্তর্গত।
সম্প্রসারণ ক্ষমতা: 2টি পর্যন্ত সম্প্রসারণ র্যাক সংযুক্ত করা যেতে পারে (প্রসারণ তারের IC693CBL3xx ব্যবহার করে), এবং মোট 3টি র্যাক পরিচালনা করা যেতে পারে।
যোগাযোগ বন্দর
1 x 10 BASE-T ইথারনেট পোর্ট (RJ-45)
1 x RS-232/485 পরিবর্তনযোগ্য সিরিয়াল পোর্ট (9-পিন D প্রকার)
সমর্থিত প্রোটোকল: SRTP, Modbus TCP, FTP (ইথারনেট শেষ); SNP, Modbus RTU (সিরিয়াল টার্মিনাল)
সাধারণ অ্যাপ্লিকেশন ক্ষেত্র
এই CPU জটিল অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলির জন্য উচ্চ-কর্মক্ষমতা লজিক নিয়ন্ত্রণ, ফ্যাক্টরি-স্তরের ডেটা ইন্টিগ্রেশন, এবং নেটওয়ার্ক পরিচালনার প্রয়োজন হয়, যেমন:
বড়-বস্তু পরিচালনা এবং বিতরণ কেন্দ্র
জটিল উত্পাদন সমাবেশ লাইন এবং সমাবেশ লাইন
একটি প্রক্রিয়া পর্যবেক্ষণ সিস্টেম যা ফ্যাক্টরি ইনফরমেশন নেটওয়ার্ক (আইটি সিস্টেম) এর সাথে একীভূত করা প্রয়োজন
একটি মাঝারি আকারের ডিস্ট্রিবিউটেড কন্ট্রোল সিস্টেমের কেন্দ্রীয় মাস্টার স্টেশন হিসাবে-।
